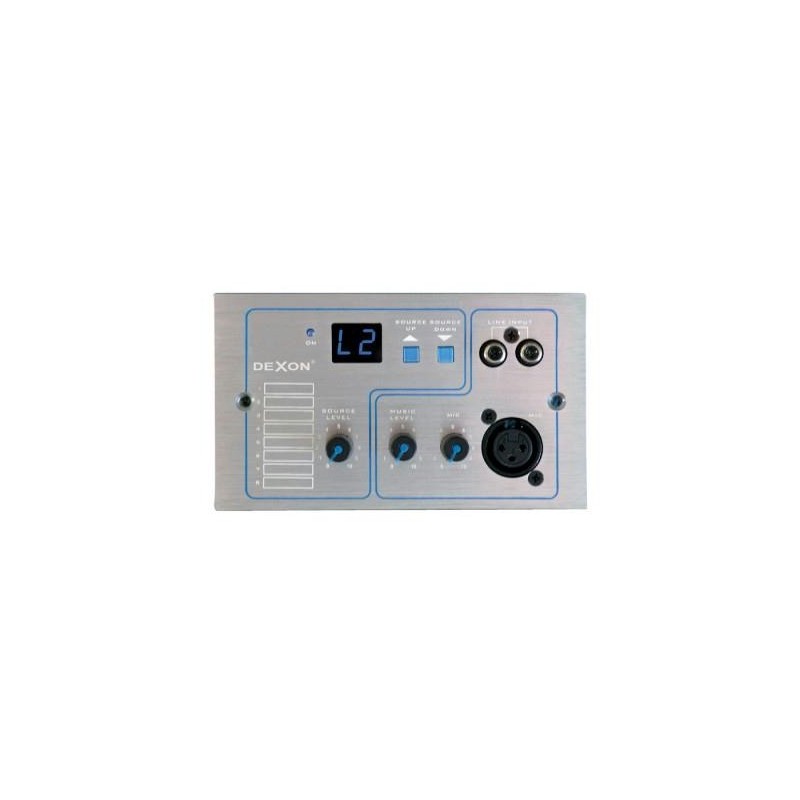

Všeobecně systém digitálně řízené matice s architekturou 8 stereo vstupů x 8 mono výstupů s dálkovým řízením z jednotlivých zón. Na vstupy matice MRT 8000 se připojují stereo zdroje signálu, na výstupy se připojují mono zesilovače, které budí jednotlivé zóny s reproduktory v každé zóně je dále instalován ovládač MRT 8000B, který slouží k lokálnímu výběru signálu (vstupu na matici) a k nastavení hlasitosti ovladač MRT 8000B také obsahuje lokální vstupy (1× stereo LINE přes dvojici RCA Cinch + 1× MIC přes konektor XLR), které je možno lokálně poslouchat a nastavovat jejich hlasitosti do jednotlivých zón je možno provádět navíc hlášení pomocí přepážkového mikrofonu MRT 8000A systém je možné rozšířit pomocí expandéru až na konfiguraci 8×32 MRT 8000 hlavní maticová jednotka každý výstup (zóna) matice (hlavní jednotky) zobrazuje na LCD číslo zvoleného vstupu, a pomocí LED obsazenost zóny, prioritní stav a vybuzení signálem prostřednictvím monitorovací sekce přímo na maticové jednotce lze u každého výstupu volit pomocí tlačítek a zobrazení na LCD daný vstup a tak ručně provádět směrování, čímž suplujeme volbu na lokálních ovladačích MRT 8000B každý výstup matice má oddělené nastavení hlasitosti pro mikrofon, podkresovou hudbu (vlastní navolený vstup matice), lokální vstup na ovladači a celkové nastavení hlasitosti zóny každý výstup matice má 2pásmový frekvenční korektor umístěný na zadním panelu výstupy maticové jednotky (výstupy na zesilovače) řešeny symetricky pomocí šroubovacích terminálů připojení lokálních zónových ovládačů pomocí UTP Cat 5 (RJ 45) + audio symetricky (šroubovací svorkovnice) každému ovladači MRT 8000B lze zapnout prioritní chování možno připojit až 4 přepážkové mikrofony MRT 8000A, pomocí kterých je možné hlásit do jednotlivých zón vstupy (pro zdroje signálu) matice (hlavní jednotky) řešeny jako stereo – dvojice RCA Cinch konektorů s vlastním nastavením citlivosti připojení několika přepážkových mikrofonů MRT 8000A pomocí UTP Cat 5 (RJ 45) individuální nastavení hlasitosti pro každý přepážkový mikrofon 8× vstup pro spínací kontakt z EPS. Uvedení do EM režimu má druhou nejvyšší prioritu. Podle toho, který vstup 1 z 8 je zkratován, uvede se daná zóna do EM režimu. vestavěný generátor 3 typů siren (gongů) pro EM stav s 1pásmovým frekvenčním korektorem speciální vstup MIC 1 s konektorem XLR, nastavením citlivosti a 2pásmovým frekvenčním korektorem. Je nasměrován do všech zón a má nejvyšší prioritu. architektura prioritního chování (od nejvyšší priority): MIC vstup, spínací kontakt z EPS, přepážkový mikrofon MRT 8000A, zónový ovladač MRT 8000B, podkresová hudba na vstupu 8, podkresová hudba na ostatních vstupech výstupní monitorovací sekce s výběrem příslušného výstupu a LED bargrafem k zobrazení vybuzení funkce paging all, background all pro hlášení nebo podkresovou hudbu do všech výstupů vstupní citlivost vstupů 1 – 8 (napojení zdrojů signálu – podkresové hudby) 300 mV / 10 k? citlivost vstupu MIC 1 5 mV / 600 ? výstupní úroveň 0,775 V / 600 ? frekvenční rozsah 0 – 20 000 Hz / +1, –3 dB odstup S/N > 85 dB odstup L/R > 65 dB zkreslení < 0,07 % rychlost komunikace mezi hlavní jednotkou a ovládači a přepážkovými mikrofony 4800 b/s, komunikační protokol RS 485 příkon vlastní matice 20 W napájení AC 230 V / 50 Hz, DC 24 V rozměry 484×132 (3U) x 400 mm hmotnost 6 kg MRT 8000B lokální ovládač se vstupy panel pro lokální volbu poslouchaného zdroje signálu připojeného k matici výběr pomocí dvojice tlačítek a zobrazení na LED displeji, nastavení požadované hlasitosti potenciometrem možnost zvolit 1 z 8 zdrojů, nebo lokální vstup lokální vstup MIC konektorem XLR a stereo LINE konektory RCA Cinch, oba s nastavením hlasitosti popisové pole pro pojmenování jednotlivých volených zdrojů signálu stereo signál z lokálního vstupu je předen v matici na mono propojení ovladače s maticí UTP Cat5 kabelem (řízení + napájení, max. 1 km) + audio symetricky (jen pro případ užívání lokálního vstupu; může být opět použit UTP kabel) citlivost vstupu MIC 5 mV / 600 ? citlivost vstupu LINE 350 mV / 10 k? odstup S/N > 75 dB / LINE příkon 5 W rozměry 146×86×33 mm součástí je kovová instalační krabice 133×74×45 mm hmotnost 500 g MRT 8000A přepážkový mikrofon přepážkový mikrofon pomocí kterého hlásíme do výstupních zón tlačítka pro volbu zón tlačítko pro volbu všech zón najednou popisové pole pro pojmenování jednotlivých volených zón vestavěný 2 a 4tonový automatický gong s možností vypnutí propojení mikrofonu s maticí UTP Cat5 kabelem (řízení + napájení 24 V + audio) nastavení hlasitosti hlášení i gongu indikace napájení, zaneprázdnění, a výstupní audio úrovně kondenzátorový mikrofon na husím krku, který snímá z větší dálky než elektrodynamický v případě použití expandéru matice je možno použít i expander pro tento mikrofon frekvenční rozsah 50 – 18 000 Hz ± 2 dB odstup S/N > 75 dB výstupní úroveň 0,775 V / 600 ? příkon 1,5 W rozměry 180×58×145 mm hmotnost 2,5 kg Výhody oproti konkurenci kupujete od skutečného profesionálního výrobce, který se s plošným, instalačním ozvučením zabývá více jak 20 let a tak ví, jaká je praxe a nároky žádná amatérská konstrukce typu zesilovač s relátky, ale propracované skutečně maticové řešení přístroj je určen pro dlouhodobé non-stop užívání, tedy ne receiver či hifi věž na nerázový provoz s nízkou výdrží sice těžké provedení, ale to právě ukazuje na robustnost zařízení daleko jednodušší propojení na ovládače a reproduktory propojení na ovládače může být až na vzdálenost 1 km. Datová komunikace je ošetřena proti rušení. velice slušný komfort systému variabilně provedené vstupy i výstupy an zesilovače. Lze provádět různá interní propojení u matice a tím vytvářet docela složité konfigurace. Naproti tomu jednoduchou konfiguraci zapojíte téměř okamžitě. moderní obvodová koncepce srozumitelné ovládání, které zvládne i laik, nepotřebujete zvukaře ani elektrikáře elegantně provedené ovládače, které obsahují i lokální vstupy. „blbuvzdorné“ provedení, špatné nastavení nezpůsobí poškození systému moderní obvodové vychytávky, které zařízení dělají skutečným maticovým systémem a ne jen přepínačem jsou splněny všechny normativní požadavky pro označení CE
